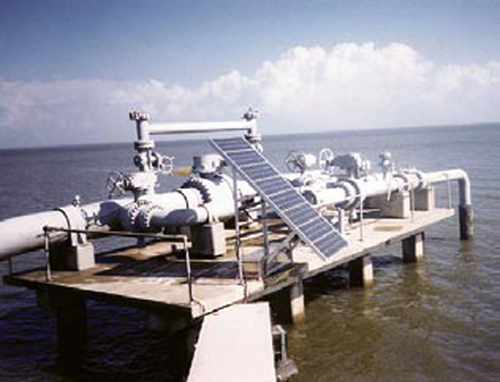

Protection cathodique solaire : systèmes photovoltaïques Naft.

Protection cathodique par courant imposé.

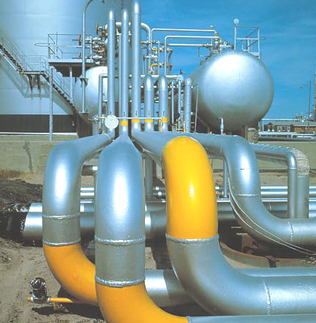

Quand du gaz naturel ou des produits pétroliers sont présents dans une conduite, ils forment avec celle-ci une pile galvanique de corrosion car le potentiel de la réaction cathodique est élevé. Pour empêcher cette corrosion, on modifie la pile de corrosion en imposant au système une nouvelle tension électrique qui va avoir pour effet de baisser le potentiel de la réaction cathodique. C’est le principe de la protection cathodique par courant imposé.

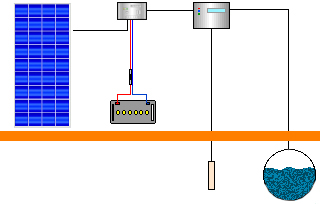

En pratique, on impose selon une certaine boucle, un courant DC ou une tension continue faible entre le pipeline et une anode de telle manière à placer l’ouvrage dans son domaine de protection, mais ces anodes ne sont pas physiquement stables d’où le recours aux « demi piles* » qui sont des anodes étalonnées dont le potentiel est constant dans le temps. Le critère et le contrôle de la protection est que la structure doit avoir un potentiel inférieur à -850 mV (par exemple) par rapport à la demi pile de référence (cuivre/sulfate de cuivre généralement). La boucle de protection consiste donc simplement à imposer un certain courant ou tension au système et au bout d’un certain temps de mesurer le potentiel de l’ouvrage par rapport à la demi pile de référence. Selon le résultat de la mesure, on adapte les valeurs du courant ou de la tension de l’étape suivante, et ainsi de suite. Cette adaptation est réalisée automatiquement par l’électronique de contrôle.

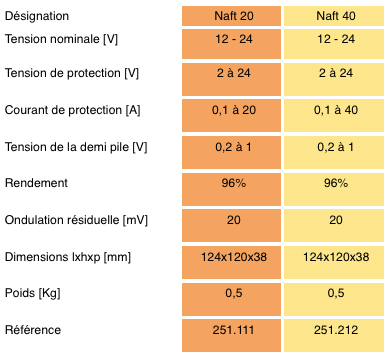

Caractéristiques de l'électronique Naft :

• Seuils courant, tension et tension demipile réglables.
• Commute automatiquement entre les trois modes.
• Tension constante avec limitation de courant.
• Courant constant avec limitation de tension.
• Boucle de demipile avec courant et limitation de tension.
• Tropicalisée.
• Varistor integré.
• Option : modem GSM.

Nous proposons une large gamme de produits photovoltaïques certifiés ATEX sur consultation.
